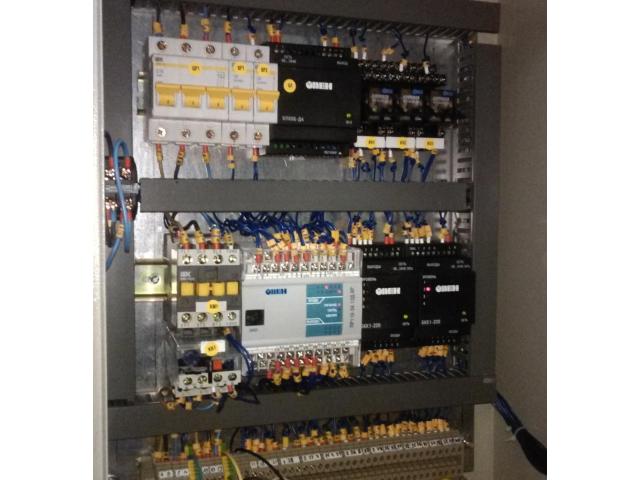

Система дозирования промывной воды СДВ-001. Предназначена для дозирования промывных вод в реактор.
-

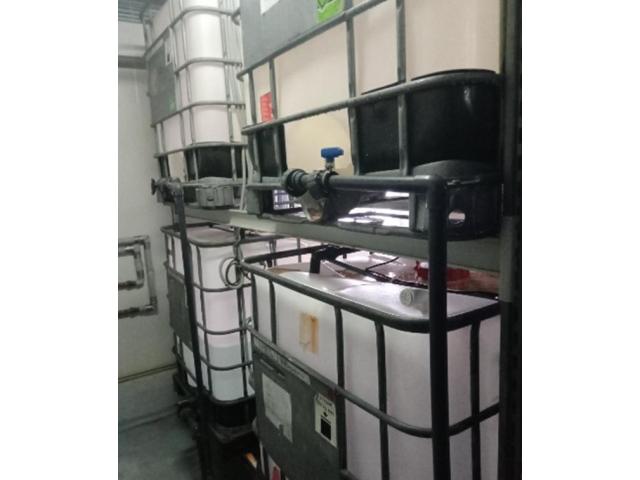

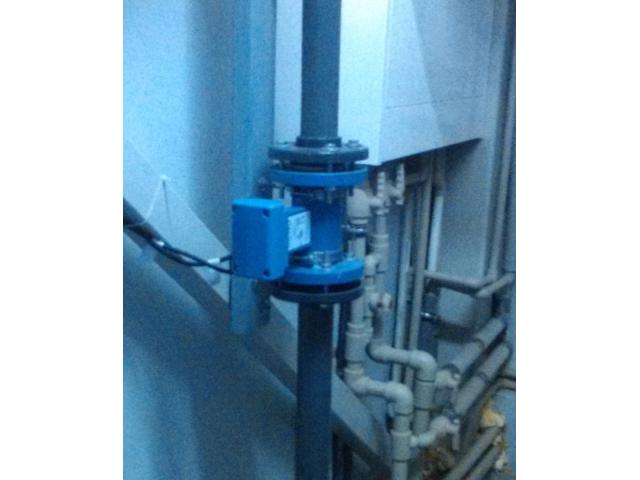

Дозирование производится с помощью дозатора РД. Оператор выбирает, из какой емкости будет производиться дозирование, исходя из состояния уровня емкостей ПВ1-ПВ4. При этом включается насос подачи. Если емкость с промывной водой не выбрана, то клапаны К01-К04 закрыты, и вода из СБ1 через открытый ручной клапан/кран В01, открытый клапан К05, дозатор РД, ручной клапан В02 поступает по закольцованному маршруту в СБ1. При установившейся скорости потока запускается дозирование по сигналу от РД, при этом переключается клапан Т01, который направляет поток воды в реактор Р1. По окончании дозирования по сигналу от РД клапан Т01 возвращается в исходное состояние, при этом отключается насос подачи.

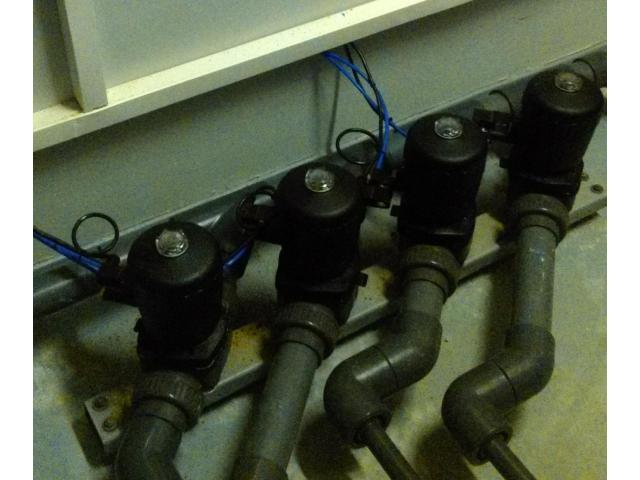

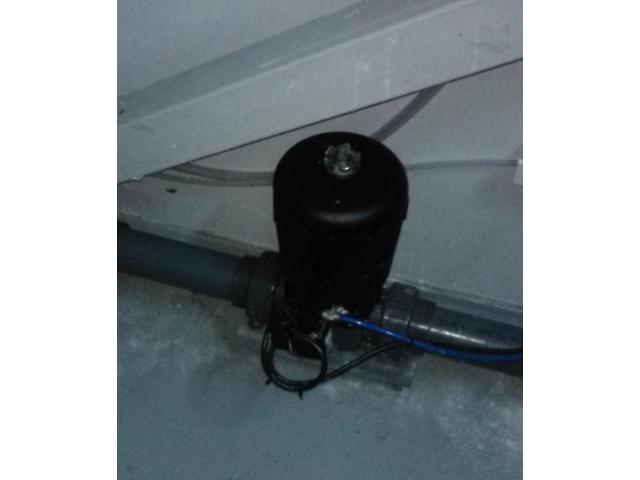

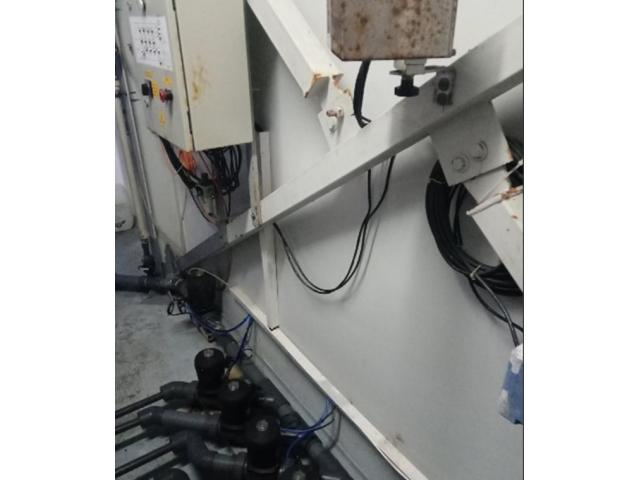

Если выбрана емкость с промывной водой ПВ1-ПВ4, то при запуске дозирования открывается клапан выбранной емкости К01-К04, затем через время t1 закрывается клапан К05, а клапан Т01 переключается и направляет поток в реактор Р1. Промывная вода поступает в реактор Р1 до тех пор, пока не срабатывает датчик нижнего уровня выбранной емкости ПВ1-ПВ4. При этом клапан К05 откроется, а затем через время t2 закроется клапан К01-К04, вода в реактор Р1 начнет поступать из СБ1.

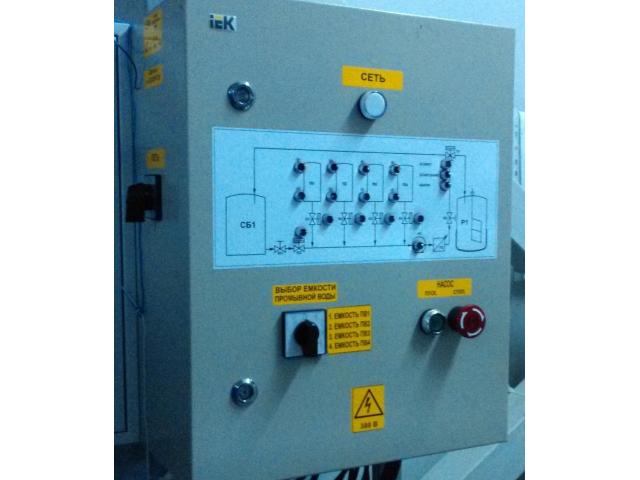

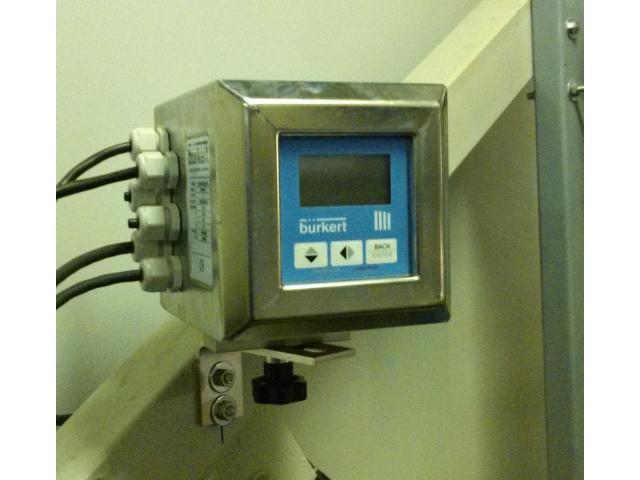

Оператор на расходомере-дозаторе выставляет необходимую дозу. Ориентируясь на сигнализаторы уровня в емкостях с промывными водами, при необходимости выбирает емкость и включает насос подачи.
