Утечка на промышленном трубопроводе способна остановить производственный процесс, повредить оборудование и создать угрозу безопасности персонала. Причиной нередко становится неправильно подобранное устройство перекрытия потока, которое не выдерживает рабочих нагрузок или теряет герметичность раньше расчетного срока. Чтобы избежать подобных ситуаций, запорная арматура должна соответствовать характеристикам транспортируемой среды, температуре, давлению и условиям эксплуатации трубопроводной системы. При этом одинаковый диаметр присоединения еще не означает, что два изделия взаимозаменяемы.
При комплектации инженерных и промышленных систем необходимо учитывать конструкцию оборудования, материалы уплотнений, способ управления и требования к обслуживанию. Компания БелЗапАрматура предлагает трубопроводную арматуру для различных производственных и инженерных задач. Правильный выбор позволяет обеспечить герметичное перекрытие потока, сократить вероятность аварийных остановок и уменьшить расходы на ремонт оборудования.
Основная задача запорного устройства - полностью открывать или перекрывать движение рабочей среды по трубопроводу. В закрытом положении затвор должен обеспечивать установленный класс герметичности, а в открытом - пропускать требуемый расход жидкости, газа или пара.
На первый взгляд конструкция достаточно проста. Однако герметичность зависит от состояния сразу нескольких элементов: корпуса, седла, затвора, штока и уплотнительных поверхностей. Даже незначительное повреждение одной детали способно вызвать утечку.
Особенно чувствительны к таким дефектам системы с высоким давлением. Механические примеси, температурные колебания и частые циклы открытия-закрытия постепенно изменяют состояние контактирующих поверхностей.
Есть и другая проблема. При выборе оборудования иногда учитывают только герметичность перекрытия потока, забывая об уплотнении штока. Между тем утечка через сальниковый узел может оказаться не менее опасной, особенно при транспортировке горючих, токсичных или химически активных веществ.
Поэтому оценивать необходимо всю конструкцию, включая наружную герметичность, а не только плотность прилегания затвора к седлу.
Для перекрытия трубопроводов используют несколько типов устройств. Они различаются принципом действия, гидравлическим сопротивлением, скоростью срабатывания и требованиями к условиям эксплуатации.

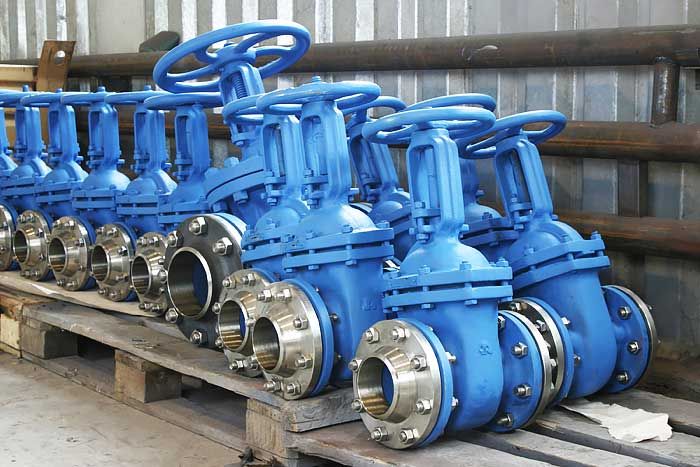

В задвижке перекрывающий элемент перемещается преимущественно перпендикулярно направлению потока. При полном открытии проходное сечение обычно обеспечивает сравнительно небольшое гидравлическое сопротивление.
Такие конструкции применяют на водопроводных магистралях, промышленных трубопроводах, в энергетике и системах транспортировки различных технологических сред.
Различают клиновые и параллельные задвижки. Клиновые исполнения обеспечивают уплотнение за счет взаимодействия затвора с наклонными поверхностями седел. Параллельные конструкции используют другой принцип расположения уплотнительных поверхностей.
При выборе следует учитывать направление установки, допустимый перепад давления и требования к приводу. Некоторые исполнения требуют значительного усилия для перемещения затвора.
Существенное ограничение - большинство задвижек не предназначено для длительной работы в промежуточном положении. Частичное открытие может вызывать вибрации, эрозионный износ и повреждение уплотнительных поверхностей.
Шаровой кран использует сферический запирающий элемент со сквозным отверстием. Для изменения положения достаточно повернуть шар на 90 градусов.
Такая конструкция позволяет быстро открывать и закрывать трубопровод. Поэтому шаровые краны широко применяют в системах водоснабжения, отопления, газоснабжения и на промышленных установках.
В полнопроходных исполнениях диаметр отверстия в шаре близок к внутреннему диаметру присоединяемого трубопровода. Это позволяет уменьшить гидравлические потери.
Однако при высоких температурах и работе с агрессивными средами необходимо внимательно выбирать материалы седел и уплотнений. Полимерные элементы имеют ограничения по температуре, давлению и химической совместимости.
Для тяжелых условий эксплуатации применяют конструкции с металлическими уплотнительными поверхностями. Их характеристики и требования к обслуживанию отличаются от стандартных исполнений.
В клапанах затвор перемещается относительно седла, изменяя или полностью перекрывая проходное сечение. Такие устройства применяют в системах подачи воды, пара, газа и технологических жидкостей.
В зависимости от конструкции клапаны могут обеспечивать высокую герметичность и использоваться при значительных рабочих давлениях.
При этом многие проходные исполнения создают большее гидравлическое сопротивление, чем полностью открытые задвижки или полнопроходные шаровые краны.
Для выбора необходимо учитывать направление движения среды, допустимый перепад давления и усилие, необходимое для перемещения штока.
Дисковый поворотный затвор перекрывает поток посредством вращения диска внутри корпуса. Конструкция отличается относительно небольшой строительной длиной и может иметь меньшую массу по сравнению с некоторыми другими типами арматуры аналогичного диаметра.
Такие устройства применяют в водоснабжении, вентиляционных и технологических системах, на насосных станциях и очистных сооружениях.
Для герметичного перекрытия используют эластомерные, полимерные или металлические уплотнения. Выбор зависит от температуры, давления и характеристик транспортируемой среды.
При этом диск остается внутри проходного сечения даже в открытом положении. Это необходимо учитывать при гидравлическом расчете трубопровода.
Одна из распространенных ошибок - подбор оборудования только по обозначению PN. Номинальное давление характеризует класс изделия, но само по себе не определяет допустимое рабочее давление при любой температуре.
Например, повышение температуры может снижать допустимую нагрузку на корпус и уплотнительные элементы. Конкретные ограничения зависят от материала, конструкции и требований применяемого стандарта.
Для корректного выбора необходимо проверить сочетание нескольких параметров:
Рабочее и расчетное давление. Учитывают нормальный режим, возможные скачки давления и условия испытаний.
Температурный диапазон. Проверяют минимальную и максимальную температуру среды, включая кратковременные отклонения.
Материал корпуса. Оценивают механическую прочность, коррозионную стойкость и допустимые температурные нагрузки.
Характеристики уплотнений. Учитывают химическую совместимость, температурные ограничения и требования к герметичности.
Перепад давления на закрытом затворе. Определяют нагрузки на запирающий элемент и необходимое усилие привода.
Отдельного внимания требуют системы с гидравлическими ударами. Резкое закрытие потока способно вызвать кратковременное повышение давления, превышающее нормальные рабочие значения.
Особенно заметен такой риск на протяженных трубопроводах с высокой скоростью движения жидкости. В подобных условиях необходимо рассчитывать допустимое время закрытия и предусматривать защиту от переходных гидравлических процессов.
Материал трубопроводной арматуры определяет ее прочность, стойкость к коррозии и пригодность для конкретной рабочей среды.
Чугунные корпуса широко применяют в коммунальных и инженерных системах. Они подходят для определенных диапазонов давления и температуры, установленных производителем. При этом различные марки чугуна существенно отличаются по механическим характеристикам.
Стальная арматура востребована в энергетике, нефтегазовой промышленности и технологических установках. Углеродистые стали используют там, где условия эксплуатации соответствуют их прочностным и коррозионным характеристикам.
Нержавеющие стали применяют при повышенных требованиях к коррозионной стойкости. Однако конкретную марку необходимо выбирать с учетом химического состава среды.
Например, присутствие хлоридов при определенных условиях может вызывать локальную коррозию даже у некоторых распространенных марок нержавеющей стали.
Для химически агрессивных сред также используют специальные сплавы и защитные покрытия. Иногда применяют футерованные конструкции, в которых контакт рабочей среды с металлическими поверхностями ограничен специальным защитным слоем.
При этом материал корпуса и материал внутренних деталей могут различаться. Такое решение позволяет учитывать условия контакта с рабочей средой и механические нагрузки на отдельные элементы.
Понятие герметичности требует уточнения. В технической документации необходимо различать допустимую утечку через закрытый затвор и наружную утечку через корпусные соединения или уплотнение штока.
Требования к герметичности затвора устанавливают соответствующие стандарты и технические условия. Для различных типов оборудования применяют разные методы испытаний и критерии приемки.
При выборе необходимо учитывать назначение трубопровода. Для обычных систем водоснабжения и для линий транспортировки опасных химических веществ требования могут существенно различаться.
Особенно внимательно следует подходить к подбору оборудования для следующих условий:
транспортировка горючих газов и жидкостей;
работа с токсичными или химически агрессивными веществами;
эксплуатация при высоких температурах и значительных перепадах давления;
использование в системах, где утечка может привести к остановке технологического процесса;
установка на участках, требующих аварийного перекрытия потока.
Для отдельных объектов могут действовать дополнительные требования к пожарной безопасности, стойкости материалов, наружной герметичности и подтверждению соответствия.
Наличие сертификата или протокола испытаний следует проверять применительно к конкретному изделию и условиям его использования. Само по себе указание на промышленное назначение не подтверждает пригодность оборудования для опасного производственного объекта.
Способ управления зависит от диаметра трубопровода, давления, необходимого усилия и требований к скорости срабатывания.
Ручной привод подходит для оборудования, которое переключают относительно редко. Он не требует внешнего источника энергии, но при больших нагрузках может потребоваться редуктор.
Электрические приводы позволяют управлять устройствами дистанционно и включать их в систему автоматизации. При подборе учитывают крутящий момент или осевое усилие, скорость перемещения, режим работы и условия окружающей среды.
Пневматические приводы часто используют там, где требуется быстрое переключение. Их работа зависит от наличия сжатого воздуха с установленными характеристиками.
Гидравлические исполнительные механизмы применяют в установках, где необходимо развивать значительные усилия или обеспечивать специальные режимы управления.
Однако выбор привода нельзя ограничивать только номинальным усилием. Следует учитывать нагрузки в момент начала движения, перепад давления на затворе и возможное увеличение сопротивления после продолжительной эксплуатации.
Для автоматизированных систем дополнительно проверяют наличие концевых выключателей, датчиков положения и возможность передачи сигналов в систему управления.
Преждевременный износ не всегда связан с недостаточным качеством изделия. Часто причиной становятся условия эксплуатации, которые не учитывались при проектировании.
Например, установка оборудования на трубопровод с большим количеством механических примесей может привести к повреждению уплотнительных поверхностей. При закрытии твердые частицы попадают между затвором и седлом, нарушая плотность контакта.
Еще одна причина - эксплуатация устройства в режиме, для которого оно не предназначено. Использование обычной задвижки для постоянного дросселирования потока способно ускорить износ внутренних деталей.
Существенное влияние оказывают и температурные нагрузки. При частых изменениях температуры материалы расширяются и сжимаются, что может изменять усилия в соединениях и состояние уплотнений.
Нельзя исключать ошибки монтажа. Перекос фланцев, чрезмерная затяжка крепежа и передача нагрузок от трубопровода на корпус способны привести к деформации элементов конструкции.
Поэтому при диагностике необходимо проверять не только само устройство, но и условия его установки.
Правильная установка влияет на герметичность соединений, удобство обслуживания и продолжительность эксплуатации оборудования.
Перед монтажом необходимо проверить соответствие маркировки проектной документации. Также следует осмотреть корпус, присоединительные поверхности и доступные внутренние элементы на наличие повреждений.
Особое внимание уделяют чистоте трубопровода. Остатки сварочных материалов, окалина и металлическая стружка способны повредить уплотнения уже при первом закрытии.
При фланцевом соединении необходимо правильно подобрать прокладки и крепеж. Затяжку выполняют с учетом требований производителя, обеспечивая равномерное распределение нагрузки.
Для приварных исполнений учитывают требования к сварке и допустимому нагреву деталей. В некоторых конструкциях необходимо защищать чувствительные элементы от перегрева.
Отдельный вопрос - монтажное положение. Возможность вертикальной или горизонтальной установки определяется конструкцией конкретного изделия и указаниями изготовителя.
После завершения работ проводят предусмотренные проектом и нормативной документацией проверки. Они могут включать испытания на прочность, плотность соединений и работоспособность механизма управления.
Периодичность технического обслуживания зависит от типа оборудования, рабочей среды и интенсивности использования.
Для устройств, которые длительное время находятся в одном положении, может потребоваться периодическая проверка подвижности механизма. Однако выполнять такие операции следует только в соответствии с эксплуатационной документацией и требованиями безопасности.
При осмотре обращают внимание на состояние сальниковых уплотнений, корпусных соединений и привода. Проверяют отсутствие наружных утечек, повреждений и признаков коррозии.
Поводом для диагностики могут стать следующие изменения:
Увеличение усилия управления. Возможные причины - загрязнение внутренних элементов, коррозия, повреждение резьбовых соединений или нарушение работы привода.
Пропуск среды через закрытый затвор. Часто связан с повреждением уплотнительных поверхностей, попаданием посторонних частиц или неполным закрытием.
Наружная утечка. Может возникать из-за износа уплотнений, нарушения затяжки соединений или повреждения корпуса.
Посторонний шум и вибрации. Иногда указывают на неблагоприятный режим движения среды, неправильное положение затвора или неисправность механизма.
Нестабильная работа привода. Требует проверки питания, управляющих сигналов, настроек и механической части.
При обнаружении неисправности необходимо установить ее причину до повторного запуска оборудования. Простая замена уплотнения не всегда устраняет проблему, особенно если повреждение вызвано неправильными условиями эксплуатации.
Ремонт корпуса и ответственных элементов допускается только в пределах требований производителя и применяемых нормативных документов.
Стоимость трубопроводной арматуры зависит от материала корпуса, конструкции, диаметра, класса давления, типа уплотнений и способа управления.
Самая низкая закупочная цена не всегда означает меньшие расходы за весь срок эксплуатации. Дешевое изделие может потребовать более частого обслуживания или оказаться неподходящим для конкретной рабочей среды.
С другой стороны, выбор оборудования с чрезмерным запасом характеристик также увеличивает затраты. Например, использование дорогостоящих коррозионностойких сплавов не всегда оправдано в системах, где условия эксплуатации позволяют применять более доступные материалы.
Поэтому подбор должен основываться на расчетных параметрах и технических требованиях.
При сравнении предложений следует учитывать доступность запасных частей, ремонтопригодность, документацию и возможность обслуживания оборудования после установки.
Для крупных промышленных объектов имеет значение и унификация применяемых изделий. Использование согласованного перечня типоразмеров и конструкций может упростить обслуживание, хранение комплектующих и подготовку ремонтного персонала.
Однако унификация не должна приводить к установке неподходящего оборудования. Если условия эксплуатации различаются, технические характеристики остаются определяющим фактором.
Для подбора оборудования необходимо заранее определить рабочую среду, расчетное давление, температуру, диаметр трубопровода и требования к герметичности.
Дополнительно следует уточнить тип присоединения, способ управления, предполагаемую частоту переключений и условия окружающей среды. Для автоматизированных систем потребуются сведения о приводе и требованиях к его взаимодействию с системой управления.
Если оборудование предназначено для опасного производственного объекта, необходимо учитывать специальные требования к конструкции, испытаниям и подтверждению соответствия.
При замене установленного изделия желательно проверить не только его маркировку, но и фактические условия работы трубопровода. За время эксплуатации параметры системы могли измениться, поэтому механическое повторение прежнего выбора не всегда оправдано.
Надежность перекрытия потока определяется соответствием конструкции реальным условиям эксплуатации. Правильный расчет давления и температуры, выбор материалов, проверка герметичности и соблюдение требований монтажа позволяют снизить риск утечек и преждевременных отказов. Такой подход помогает обеспечить безопасную работу трубопроводной системы и планировать расходы на ее обслуживание.
